在加工45号钢淬火前一定要先热处理，为了给淬火作好组织准备，锻造后的毛坯，需要进行适当的预先热处理，如正火、退火、调质处理和球化退火等，以满足机械加工的需要并为最终热处理作组织准备。对于某些形状复杂、精度要求较高的零件，在粗加工与精加工之间或在淬火之前，还要进行消除应力退火。

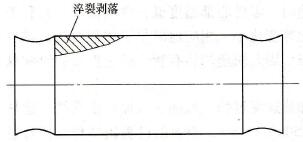

　　例如45号钢制成的摇臂轴，如图6-12所示，要求硬度HRC50~55。由于原材料在切削后残存有严重的内应力，故经淬火后，摇臂轴在边角处产生裂纹并剥落。若改进工艺，事先进行550~600℃、3h去除应力退火，可消除淬火裂纹。对于具有尖角、截面变化大且淬火前又有较大残余内应力的钢件，淬火前进行高温回火或低温退火，对于防止其淬火裂纹具有重要作用。

　　冷冲压成形的工件不仅存在较大的内应力，而且在冲压时可能产生显微裂纹，在淬火时易导致淬火开裂，如图6-13所示。如在淬火前进行去应力的退火或回火，对防止淬裂是有效的。

　　对于亚共析钢，淬火前必须消除过热的魏氏组织，因为魏氏组织对力学性能和淬火开裂危害很大。因此，工厂中常用的钢板料，经氧一乙炔火焰切割后，应进行正火或退火处理，以消除切口处的过热组织。为了消除中碳钢的过热组织，要在比正常退火(正火)温度稍高的温度下进行加热，然后以较快的速度冷却下来(风冷或喷雾)，以阻止铁素体网的析出。

　　对于高碳钢工件，淬火前通常采用球化退火，以改善组织。

　　对于高铬钢和高速钢，淬火前应将碳化物偏析在5级以上的钢件归为一类，降低它们的淬火加热温度，避免淬火裂纹。

　　45号淬火裂纹与加热介质有很大关系。最难发生淬裂的加热炉是真空炉。其次按电炉、盐浴炉、火焰炉的顺序依次容易发生淬裂。火焰炉是最容易产生淬火裂纹的炉型。上述这些炉型的加热方式和加热介质不同。真空炉是辐射加热，不发生氧化脱碳，因此难以发生淬裂。重油炉、煤炉、焦炭炉等炉型，火焰直接加热工件，因此容易过热，特别是为了节能而采用空气过剩焰(即氧化焰)，促进了氧化脱碳，增加了淬裂率。此外，采用这类燃料，燃料中的氢气浸入赤热的钢材表面，由于发生氢脆而助长了淬裂。

　　山东源达旺钢材公司为您提供耐磨钢板现货切割定制批发零售厂家，公司经验丰富，能够为客户提供优质的耐磨钢板、耐候板、高强板、高建钢、弹簧钢、桥梁钢板等产品，欢迎随时拨打源达旺耐磨板热线电话进行咨询订购或来厂考察。山东源达旺小编在这里提醒广大用户：一定不要贪图价格的便宜而购进质量不好的产品甚至是假货，结果造成自己企业的损失。
